[TIA Portal PLC] S7-1500 PLC Interface 모듈 for PTO (펄스 트레인 출력) TM PTO 4

안녕하세요. 훈츠 입니다. 금일은 Interface 모듈 for PTO (펄스 트레인 출력) TM PTO 4에 대해 설명 드리겠습니다.

S7-1500, Interface 모듈 for PTO (펄스 트레인 출력) TM PTO 4

• 4-channel interface module for PTO (Pulse Train Output)
• 3 signal interfaces can be configured for speed and direction:
 - 24 V asymmetrical up to 200 kHz
 - RS 422, 5 V symmetrical up to 1 MHz
 - TTL 5 V asymmetrical up to 200 kHz
• 3 signal types can be configured:
 - Pulse and direction
 - Pulses for forward movement and pulses for backwards movement
 - 2 phase-shifted signals, with simple or quadruple evaluation
• Supported technology objects:
 - Speed controlled axis (S7-1500, S7-1500T)
 - Positioning axis (S7-1200, S7-1500, S7-1500T)
 - Synchronous axis (S7-1500, S7-1500T)
- Probe (S7-1500, S7-1500T)

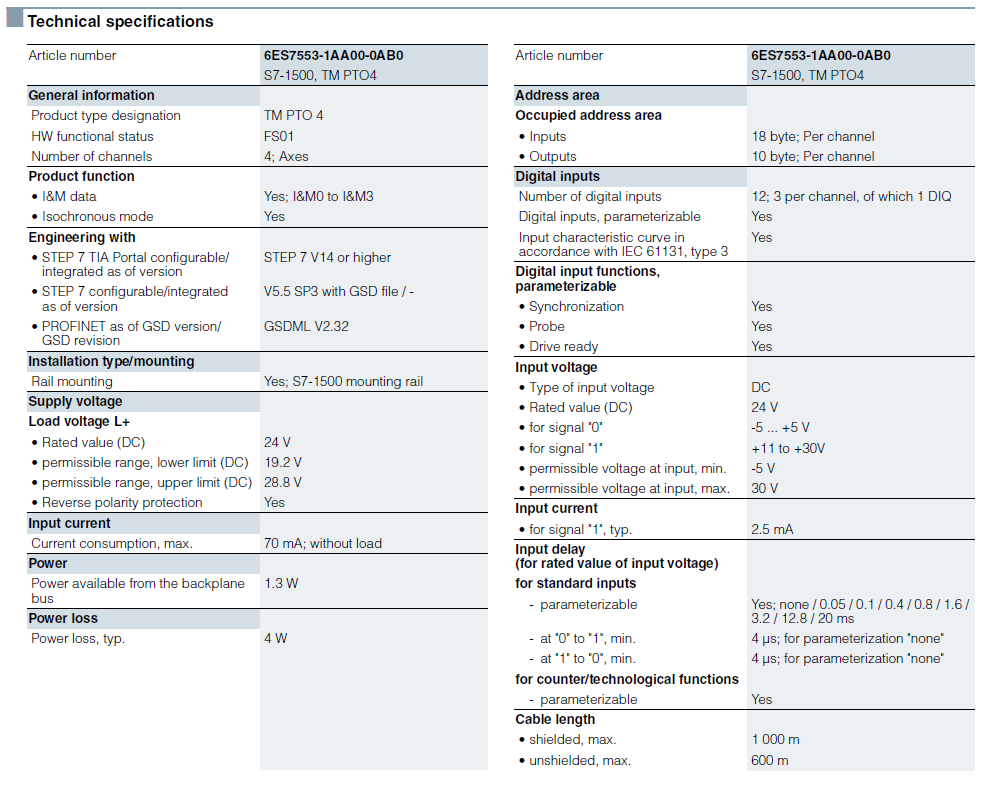

Card technical data

https://support.industry.siemens.com/cs/pd/809384?pdti=td&dl=en&lc=en-WW

SIOS

Card Manual

http://gofile.me/6AMKe/hs8wO5YOz

Connecting...

이상 입니다.
