PLC I-Device function 을 통해 간단하게 프로피넷으로 연결된 디바이스간에 통신 할수 있는 방법에 대해 포스팅 합니다.

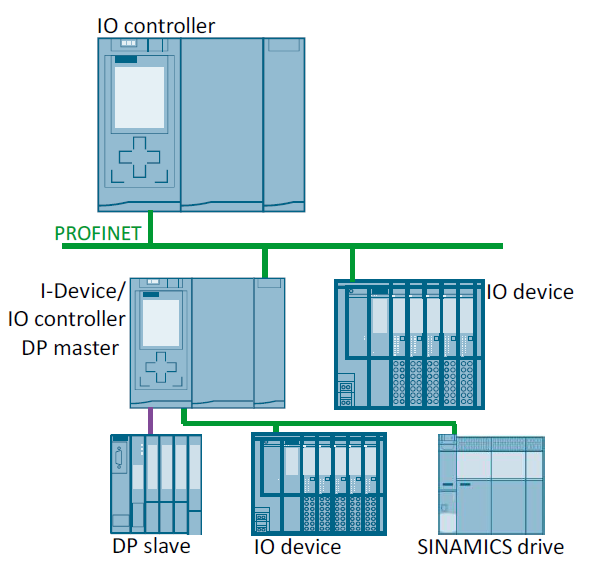

S7-1500 PN Control I-device 통신 정의
- 위와 같이 같은 네트워크에 있는 프로피넷 디바이스간 간단한 세팅으로 통신이 가능합니다.
- I - Device 는 IO 어드레스를 프로피넷 프로토콜을 통해 접근이 가능합니다.
- 지원 하는 모델
- S7-300 (V3.2 이상), S7-400 (V4 이상), CP 343-1 (Adv), S7-1200, S7-1500, ET200S,SP,Pro, Simotion
- Max 수량은 64개 까지 이며, 전송 가능한 데이터 량은 1024byte 입니다. 너무 많은양의 데이터 교환은 업데이트 타임 시간이 증가 되므로 시스템 사이클을 고려 하셔야 합니다.
I - device 세팅 방법
- 프로젝트 구성에는 다음과 같이 두가지 경우의 수가 있을수 있습니다.
- 한프로젝트 안에 전송할 디바이스가 있는 경우 (이번 포스팅은 이 경우에 해당하는 내용 입니다.)
- 서로 다른 프로젝트 간에 I 디바이스 통신을 하는 경우 (추후 포스팅 하겠습니다.)
1. 신규 프로젝트를 만들고 두개의 PLC를 구성 합니다.
1번 PLC 는 IO-Controller, 2번 PLC CPU 는 I-device 라고 이름을 변경 합니다.

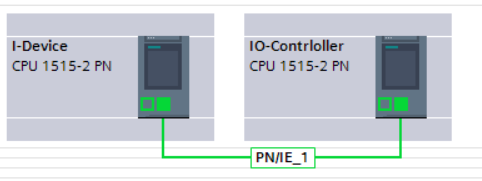

2. IO-Controller 의 네트워크 서브넷을 I-device 쪽에서 연결하여, 같은 네트워크에 추가 합니다.

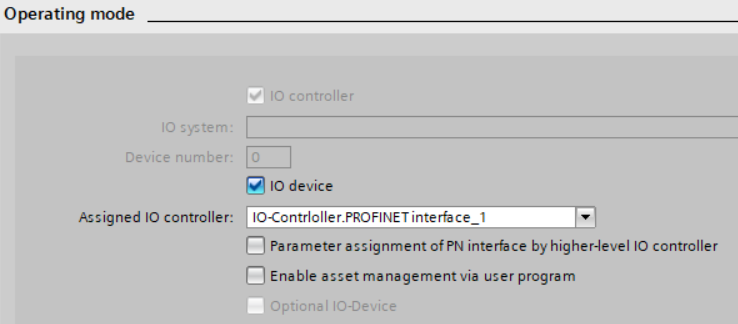

3. I-Device 측 CPU 네트워크 프로퍼티에 오퍼레이팅 모드에서 IO device 를 클릭 합니다. 그리고 Assigned IO controller 에서 IO-Controller 에 1번 네트워크랑 연결합니다.
4. 전송 영역 및 길이를 세팅 합니다.
전송 방향은 해당하는 화살표를 더블클릭 하면 변경 됩니다.
5. PLC Configure 를 다운로드 후, 전송 테스트를 합니다.
- 위의 설정 대로 전송 테스트를 진행하면, QB0 값을 변경 시키면, 반대편인 PLC 에서 IB0 값이 변경 됩니다.
- 참고로 I-Device 통신 테스트는 PLC SIM 및 SIM advance 는 지원하지 않습니다.
