[TIA Portal] PLC 에서 HMI Screen 변경

훈츠 2020. 2. 6. 12:00
반응형

TIA Portal 에서 PLC TAG 를 이용하여 HMI 화면을 변경으로 가능하게 하는 법에 대해 설명 드리도록 하겠습니다.








목차

  1. PLC Tag 생성 int type 후 HMI 로 Drag and drop
  2. HMI 에서 이동한 TAG에 속성 -> 셋팅 -> Acquisition mode -> continuous mode 셋팅
  3. TAG에 Event 에서 Value change -> ActivateScreenByNumber 셋팅
  4. HMI 에서 SCREEN NO 입력 및 셋팅 : SCREEN -> 속성 -> Number
  5. PLC에서 ONLINE 후 테스트 하면 화면이 이동 되는것을 확인 할수 있습니다.
  6. [New] POP-Up 스크린 띄우기 by PLC : 위에 방법 동일 하며, 펑션만 달리 하면 됩니다.






1. PLC Tag 생성 int type 후 HMI 로 Drag and drop

HMI 로 이동

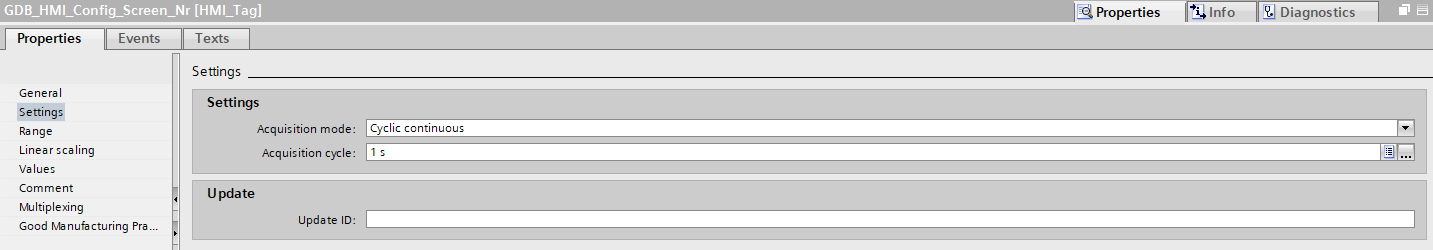

2. HMI 에서 이동한 TAG에 속성 -> 셋팅 -> Acquisition mode -> continuous mode 셋팅

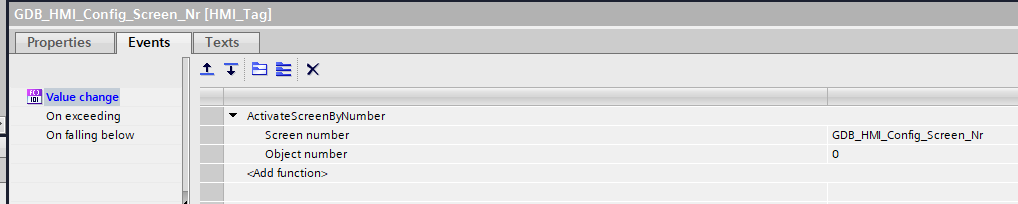

3. TAG에 Event 에서 Value change -> ActivateScreenByNumber 셋팅

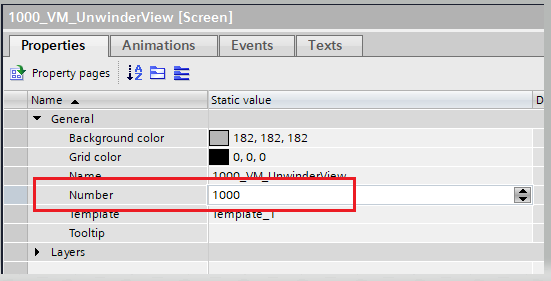

4. HMI 에서 SCREEN NO 입력 및 셋팅 : SCREEN -> 속성 -> Number






5. PLC에서 ONLINE 후 테스트 하면 화면이 이동 되는것을 확인 할수 있습니다.

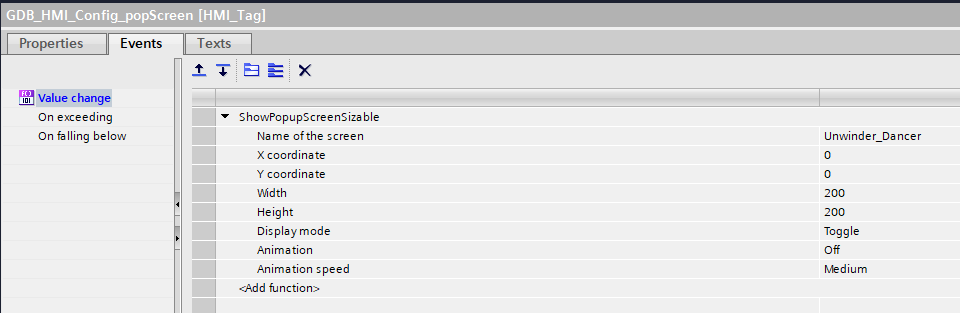

6. [New] POP-Up 스크린 띄우기 by PLC : 위에 방법 동일 하며, 펑션만 달리 하면 됩니다.
